適用范圍：化工泵、清水泵、污水泵、油泵
適用行業：煉鋼、造紙、化工、電力、水泥行業等
適用主機：各大水泵廠均可

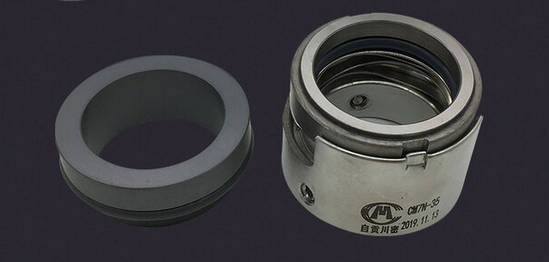

結構特點：

1.單端面，波形彈簧，結構緊湊。使用時，不分彈簧旋向。

2.輔助密封圈根據不同情況，可用丁腈橡膠，氟橡膠，乙丙橡膠。

3.符合ISO3069、DIN24960和GB6556標準，通用性強。

適用介質：

油、水、酸、堿、鹽等

工作參數：

固定物含量：≤10%

溫    度：≤180℃

壓    力：≤1.0MPa

軸    徑：≤100mm

材質參數：
主體材質：304、316L或2205、2507、1.4529
密封環材質：石墨、碳化硅、碳化鎢

主要應用：

此型機械密封主要用于各類熱水泵、啟動油泵、點火油泵。

常見型號：

NM011BY02S12B NM021BY02S12B

NM031BY02S12B NM045BF02S12B

NM063BY01P05B NM076BY01P05B

注：由于泵用途較多，故密封材質（摩擦副）也有不同，為保證密封的使用可靠性
廠家推薦如下：
1.清潔油（不含顆粒物工況）--動環摩擦副選用(合金)，靜環摩擦副選用(石墨)
2.強腐蝕（含有顆粒物工況）--動環摩擦副選用(碳化硅)，靜環摩擦副選用(碳化硅)
3.含有顆粒且振動較大工況--動環摩擦副選用（合金），靜環摩擦副選用（合金）
4.也可以根據客戶要求定做。如沒有要求則默認為（清水）

安裝使用要求:

1、設備轉軸的徑向跳動應不大于0.04毫米，軸向竄動量不允許大于0.1毫米；
2、設備的密封腔部位在安裝時應保持清潔，密封零件應進行清洗，密封端面完好無損，防止雜質和灰塵帶入密封部位；
3、在安裝過程中嚴禁碰擊、敲打，以免使機械密封磨擦?xí)茡p而密封失效；
4、安裝時在與密封相接觸的表面應涂一層清潔的機械油，以便能順利安裝；
5、安裝靜環壓蓋時，擰緊螺絲必須受力均勻，保證靜環端面與軸心線的垂直要求；
6、安裝后用手推動動環，能使動環在軸上靈活移動，并有一定彈性；
7、安裝后用手盤動轉軸，轉軸應無輕重感覺；
8、設備在運轉前必須充滿介質，以防止干磨擦而使密封失效；
