適用范圍：化工泵、清水泵、污水泵、廢水泵、油泵
適用行業：煉鋼、造紙、化工、電力、水泥行業等
適用主機：上海熊貓泵業

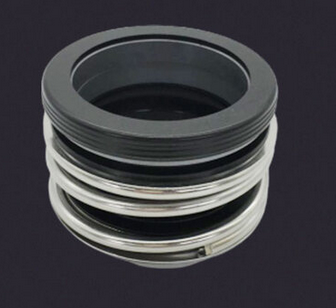

結構特點：

1.單端面，橡膠波紋管補償，抗堵塞能力強。使用時，不分彈簧旋向。

2.輔助密封圈為丁腈橡膠、氟橡膠、乙丙橡膠、硅橡膠。

3.符合ISO3069、DIN24960和GB6556標準，通用性強。

適用介質：

油、水、酸、堿、鹽等清水及含有顆粒廢水、污水、污油中。

工作參數：

固定物含量：≤10%

溫    度：≤180℃

壓    力：≤1.5MPa

軸    徑：≤100mm

材質參數：
主體材質：304、316L或2205、2507、1.4529
密封環材質：石墨、碳化硅、碳化鎢

主要應用：

此型機械密封主要用于各類水泵、化工泵、污水泵、廢水泵、污油泵。

常見型號：

FWG40-125(I)   FWG40-125A     FWG40-160(I)

FWG40-160A     FWG40-160B     FWG40-200(I)

FWG40-200A    FWG40-200B      FWG40-250(I)

FWG40-250A     FWG40-250B     FWG50-100(I)

FWG50-100(I)A   FWG50-125(I)   FWG50-125(I)A

FWG50-160(I)    FWG50-160A     FWG50-160B

FWG50-200(I)    FWG50-200A      FWG50-200B

FWG50-250(I)    FWG50-250A      FWG50-250B

FWG50-250C     FWG65-100(I)     FWG65-100A

FWG65-125(I)    FWG65-125A      FWG65-160(I)

FWG65-160A     FWG65-160B      FWG65-200(I)

FWG65-200A     FWG65-200B      FWG65-250(I)

FWG65-250A     FWG65-250B      FWG65-250C

FWG65-315(I)   FWG65-315A       FWG65-315B

FWG65-315C     FWG80-100(I)     FWG80-100A

FWG80-125(I)   FWG80-125A       FWG80-160(I)

FWG80-160A     FWG80-160B       FWG80-200(I)

FWG80-200A     FWG80-200B       FWG80-250(I)

FWG80-250A     FWG80-250B       FWG80-315(I)

FWG80-315A     FWG80-315B       FWG80-315C

FWG100-100(I)   FWG100-100A      FWG100-125(I)

FWG100-125A    FWG100-160(I)     FWG100-160A

FWG100-160B    FWG100-200(I)     FWG100-200A

FWG100-200B    FWG100-250(I)     FWG100-250A

FWG100-250B    FWG100-315(I)     FWG100-315A

FWG100-315B    FWG100-315C       FWG125-125(I)

FWG125-125A    FWG125-160(I)     FWG125-160A

FWG125-160B    FWG125-200(I)     FWG125-200A

FWG125-200B    FWG125-250(I)     FWG125-250A

FWG125-250B    FWG125-315(I)     FWG125-315A

FWG125-315B    FWG125-315C       FWG150-125(I)

FWG150-125(I)A  FWG150-160(I)     FWG150-160(I)A

FWG150-160(I)B  FWG150-200(I)     FWG150-250(I)

FWG150-315(I)   FWG150-200(I)     FWG150-400

FWG150-500     FWG200-200(I)     FWG200-250(I)

FWG200-315(I)   FWG200-400(I)A     FWG200-400(I)B

FWG200-500(I)A  FWG250-250        FWG250-315

FWG250-315A     FWG250-315B      FWG250-400(I)

FWG300-250     FWG300-315        FWG300-400A

FLG40-125(I)    FLG40-125A        FLG40-160(I)

FLG40-160A     FLG40-160B        FLG40-200(I)

FLG40-200A     FLG40-200B        FLG40-250(I)

FLG40-250A     FLG40-250B        FLG50-100(I)

FLG50-100(I)A   FLG50-125(I)      FLG50-125(I)A

FLG50-160(I)    FLG50-160A       FLG50-160B

FLG50-200(I)    FLG50-200A       FLG50-200B

FLG50-250(I)    FLG50-250A        FLG50-250B

FLG50-250C     FLG65-100(I)       FLG65-100A

FLG65-125(I)    FLG65-125A         FLG65-160(I)

FLG65-160A     FLG65-160B         FLG65-200(I)

FLG65-200A      FLG65-200B        FLG65-250(I)

FLG65-250A     FLG65-250B         FLG65-250C

FLG65-315(I)    FLG65-315A         FLG65-315B

FLG65-315C     FLG80-100(I)        FLG80-100A

FLG80-125(I)    FLG80-125A         FLG80-160(I)

FLG80-160A     FLG80-160B         FLG80-200(I)

FLG80-200A     FLG80-200B         FLG80-250(I)

FLG80-250A     FLG80-250B         FLG80-315(I)

FLG80-315A     FLG80-315B         FLG80-315C

FLG100-100(I)   FLG100-100A         FLG100-125(I)

FLG100-125A     FLG100-160(I)       FLG100-160A

FLG100-160B     FLG100-200(I)       FLG100-200A

FLG100-200B     FLG100-250(I)       FLG100-250A

FLG100-250B     FLG100-315(I)       FLG100-315A

FLG100-315B     FLG100-315C         FLG125-125(I)

FLG125-125A     FLG125-160(I)        FLG125-160A

FLG125-160B     FLG125-200(I)        FLG125-200A

FLG125-200B     FLG125-250(I)        FLG125-250A

FLG125-250B     FLG125-315(I)        FLG125-315A

FLG125-315B     FLG125-315C         FLG150-125(I)

FLG150-125(I)A   FLG150-160(I)        FLG150-160(I)A

FLG150-160(I)B   FLG150-200(I)        FLG150-250(I)

FLG150-315(I)    FLG150-200(I)        FLG150-400

FLG150-500      FLG200-200(I)        FLG200-250(I)

FLG200-315(I)    FLG200-400(I)A       FLG200-400(I)B

FLG200-500(I)A   FLG250-250          FLG250-315

FLG250-315A     FLG250-315B         FLG250-400(I)

FLG300-250      FLG300-315         FLG300-400A

注：由于泵用途較多，故密封材質（摩擦副）也有不同，為保證密封的使用可靠性
廠家推薦如下：
1.清水（不含顆粒物工況）--動環摩擦副選用(合金)，靜環摩擦副選用(石墨)
2.強腐蝕（含有顆粒物工況）--動環摩擦副選用(碳化硅)，靜環摩擦副選用(碳化硅)
3.含有顆粒且振動較大工況--動環摩擦副選用（合金），靜環摩擦副選用（合金）
4.也可以根據客戶要求定做。如沒有要求則默認為（清水）

安裝使用要求:

1、設備轉軸的徑向跳動應不大于0.04毫米，軸向竄動量不允許大于0.1毫米；
2、設備的密封腔部位在安裝時應保持清潔，密封零件應進行清洗，密封端面完好無損，防止雜質和灰塵帶入密封部位；
3、在安裝過程中嚴禁碰擊、敲打，以免使機械密封磨擦?xí)茡p而密封失效；
4、安裝時在與密封相接觸的表面應涂一層清潔的機械油，以便能順利安裝；
5、安裝靜環壓蓋時，擰緊螺絲必須受力均勻，保證靜環端面與軸心線的垂直要求；
6、安裝后用手推動動環，能使動環在軸上靈活移動，并有一定彈性；
7、安裝后用手盤動轉軸，轉軸應無輕重感覺；
8、設備在運轉前必須充滿介質，以防止干磨擦而使密封失效；
